Общий обзор #
Введение #
Российский одноплатный компьютер Repka Pi 3 задумывался и разрабатывался как полноценная альтернатива западному аналогу Raspberry Pi 3. Соответственно, компьютер Repka Pi 3 выполнен в полностью идентичном Raspberry форм-факторе, включая габаритные размеры, размеры и расположение основных интерфейсов, места и размеры отверстий для крепления, распиновку GPIO-разъема. При этом Repka Pi 3 имеет производительность на 10-15% выше, чем Raspberry Pi 3.
Технические характеристики #
Процессор Allwinner H5 (CPU + GPU) Ядра ARMv8 Cortex-A53Максимальная тактовая частота 1.4 GHz. Техпроцесс 40 nm | Потребляемая мощность и питание 350мА (1.75Вт) в среднем (режиме ожидания), 1.65А (8.25Вт) максимум, в условиях стресса (монитор, клавиатура, мышь и Wi-Fi подключены).Питание 5В, 2.5А через порт micro-USB или GPIO |
Оперативная память SDRAM DDR3 (1333 МГц) 1 ГБ/2 ГБ | Графический адаптер Mali 450 MP4 |
Видеовыход HDMI | Видеовход 1xCSI-1 для подключения камеры по интерфейсу DVP (работает на платах с версии 1.5 и старше) |
Беспроводная сеть Модуль AP6212Wi-Fi 802.11 b/g/n. Начиная с версии платы 1.4 - Bluetooth V4.0 (HS) | Сеть 100 МВ RJ45 |
Звуковой вход/выход Разъем Dupont 2.54 на печатной плате для подключения внешнего микрофона / Jack 3,5мм. Вывод звука через HDMI. | Периферийные интерфейсы USB 2.0 4шт, GPIO, I2C, SPI, UART, PWM (доступны на 40 pin разъеме в соответствии с установленными схемами распиновки 40 pin) |
Основные рабочие напряжения и температурные режимы #
| Символ | Параметр | Мин | Типично | Макс | Ед. изм. |
|---|---|---|---|---|---|
| Ta | Температура окружающей среды | -20 | - | +70 | °C |
| Tj | Температурный диапазон перехода | TBD | - | TBD | °C |
| EPHY-VCC | Питание 3.3 В для EPHY | 3.0 | 3.3 | 3.6 | V |
| EPHY-VDD | Питание 1.1 В для EPHY | 1.0 | 1.1 | 1.2 | V |
| HVCC | Питание для HDMI | 3.24 | 3.3 | 3.36 | V |
| V33-TV | Питание для ТВ | 3.24 | 3.3 | 3.36 | V |
| VCC-PA | Питание для порта A | 3.0 | 3.3 | 3.6 | V |
| VCC-PC | Питание для порта C | 1.7 | 1.8~3.3 | 3.6 | V |
| VCC-PD | Питание для порта D | 2.25 | 2.5~3.3 | 3.6 | V |
| VCC-PG | Питание для порта G | 1.7 | 1.8~3.3 | 3.6 | V |
| VCC-RTC | Питание для RTC | 3.0 | 3.3 | 3.3 | V |
| VCC-USB | Питание для USB | 3.0 | 3.3 | 3.6 | V |
| VCC-DRAM | Питание для DDR3 IO | 1.425 | 1.5 | 1.575 | V |
| VDD-CPUS | Питание для CPUS | 1.283 | 1.35 | 1.575 | V |
| VDD-CPUX | Питание для CPUX | TBD | - | TBD | V |
| VDD-SYS | Питание для системы | 1.1 | 1.2 | 1.3 | V |
Внешний вид #
Разъемы и органы управления #

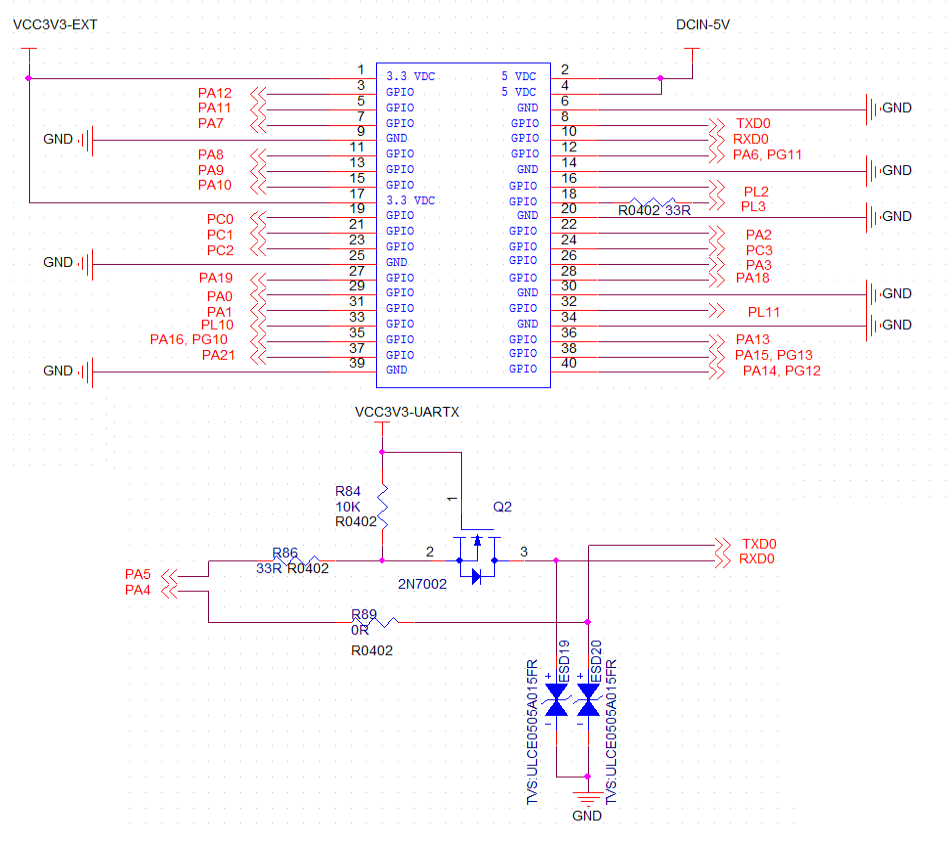

40-контактный GPIO-разъем #
Этот разъем предоставляет гибкие возможности для работы с периферийными устройствами и модулями расширения. GPIO позволяет управлять внешними датчиками, реле, светодиодами, дисплеями и другими компонентами, открывая широкие возможности для автоматизации, робототехники и IoT-проектов.
Разъем для SD-карты #
Разъём для SD-карты предназначен для подключения карты памяти формата microSD и используется для загрузки операционной системы и хранения данных (Boot/Storage). Разъём SD-карты на представленных ниже схемах полностью реализует интерфейс SD/MMC для работы с microSD и имеет все необходимые элементы для нормальной загрузки и работы с SD-картой.
Разъем для подключения питания #
Этот разъём служит для подачи основного питания 5В на устройство, часто от стандартного зарядного устройства USB. В этой конфигурации линии данных USB не используются — только питание.
HDMI-разъем #
Предназначен для передачи цифрового видео и аудио высокого качества. Используется для подключения мониторов, телевизоров и проекторов.
Разъем Camera Serial Interface (CSI)
Этот разъём соответствует интерфейсу MIPI CSI-2 с расширенной конфигурацией.
Разъем Mini Jack #
Аудиоразъём для наушников, микрофонов и колонок.
Разъем MIC для микрофона #
Разъём для подключения аналогового дифференциального микрофона.
Разъем Ethernet #
Используется для подключения к проводной сети (LAN). Обеспечивает передачу данных, надёжен и устойчив к помехам.

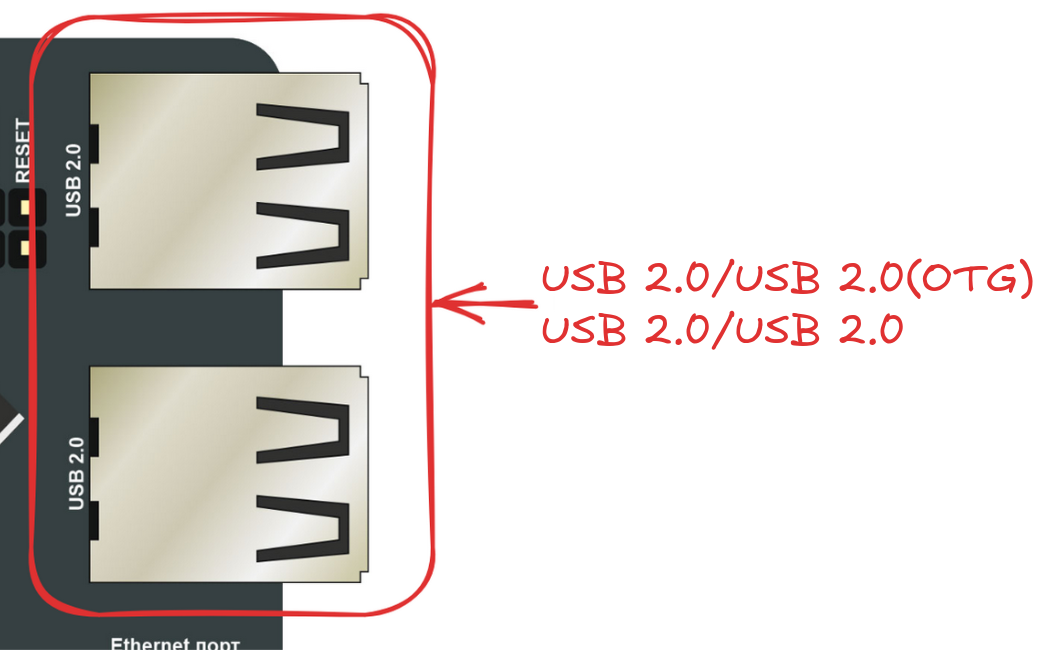

Разъемы USB #
USB (Universal Serial Bus) — универсальный интерфейс для подключения периферийных устройств (мыши, клавиатуры, флешки, камеры).
Контакты для управления питанием (PWRON) и перезагрузки (RESET) #
Этот элемент управления позволяет удобно включать, выключать и управлять питанием Repka Pi 3 без необходимости отключения кабеля или использования команд в терминале.
Описание поведения Repka Pi 3 с установленной Repka OS при взаимодействии с кнопкой PWRON:
| Действие | Сценарий | Результат |
|---|---|---|
| Кратковременное нажатие | На этапе входа в систему (логин-менеджер) | Уход в спящий режим |
| В рабочем окружении XFCE4 | Окно с выбором: выйти, перезагрузить, выключить, спящий режим | |
| Когда Repka Pi находится в спящем/выключенном режиме | Выход из сна или же включение Repka Pi | |
| Длительное нажатие (более 6 сек) | В любом состоянии | Мгновенное отключение питания |
Техническая спецификация (Datasheet) разъёмов #
- Разъем штыревой 40-контактный GPIO-разъем — 2.54 шаг, 2x20 pin (Datasheet)
- Разъем для SD-карты — ST-TF-003A (Datasheet)
- Разъем HDMI — HD04-19-TH-TR (Datasheet)
- Разъем Camera Serial Interface (CSI) — 2-1734742-4 (Datasheet)
- Разъем Mini Jack — PJ-3420-A-SMT (Datasheet)
- Разъем MIC для микрофона штыревой — 2.54 шаг, 1x2 pin (Datasheet)
- Разъем Ethernet — HR911105A (Datasheet)
- Разъемы USB 2.0 — 1775468-1 TE (Datasheet)
- Разъем штыревой для управления питанием (PWRON) и перезагрузки (RESET) — 2.54 шаг, 2x2 pin (Datasheet)
Питание и нагрузки #
Представленная ниже информация взята из официальной документации “Allwinner H5 Datasheet“. Для более подробного ознакомления перейдите по ссылке.
Абсолютно допустимые значения #
| Символ | Параметр | Мин | Макс | Ед. изм. |
|---|---|---|---|---|
| I_IO | Ток ввода/вывода | -40 | 40 | mA |
| T_STG | Температура хранения | -40 | 125 | °C |
| AVCC | Питание аналоговой части | -0.3 | 3.4 | V |
| EPHY-VCC | Питание для EPHY (3.3 В) | -0.3 | 3.8 | V |
| EPHY-VDD | Питание для EPHY (1.1 В) | -0.3 | 1.4 | V |
| HVCC | Питание HDMI | -0.3 | 3.6 | V |
| VCC-PA | Питание порта A | -0.3 | 3.6 | V |
| VCC-PC | Питание порта C | -0.3 | 3.6 | V |
| VCC-PD | Питание порта D | -0.3 | 3.6 | V |
| VCC-PG | Питание порта G | -0.3 | 3.6 | V |
| VCC-RTC | Питание RTC | -0.3 | 3.6 | V |
| VCC-USB | Питание USB | -0.3 | 3.6 | V |
| VCC-DRAM | Питание DDR3/DDR3L | -0.3 | 1.65 | V |
| VDD-CPUS | Питание CPUS | -0.3 | TBD | V |
| VDD-CPUX | Питание CPUX | -0.3 | TBD | V |
| VDD-SYS | Питание системы | -0.3 | 1.4 | V |
| V_ESD | Электростатический разряд (модель HBM/CDM) | -4000 | 4000 | V (HBM) |
| -250 | 250 | V (CDM) | ||
| I_Latch-up | Иммунитет к защёлкиванию (впрыск тока на каждом IO) | - | Pass | - |
| V_Latch-up | Иммунитет к защёлкиванию (впрыск напряжения на каждом IO) | - | Pass | - |
Электрические характеристики постоянного тока #
| Символ | Параметр | Мин | Типично | Макс | Ед. изм. |
|---|---|---|---|---|---|
| V_IH | Напряжение высокого уровня на входе | 0.7 * VCC-IO | - | VCC-IO + 0.3 | V |
| V_IL | Напряжение низкого уровня на входе | -0.3 | - | 0.3 * VCC-IO | V |
| R_PU | Входное сопротивление подтяжки вверх | 50 | 100 | 150 | кОм |
| R_PD | Входное сопротивление подтяжки вниз | 50 | 100 | 150 | кОм |
| I_IH | Ток высокого уровня на входе | - | - | 10 | μA |
| I_IL | Ток низкого уровня на входе | - | - | 10 | μA |
| V_OH | Напряжение высокого уровня на выходе | VCC-IO - 0.2 | - | VCC-IO | V |
| V_OL | Напряжение низкого уровня на выходе | 0 | - | 0.2 | V |
| I_OZ | Ток утечки в высокоимпедансном состоянии выхода | -10 | - | 10 | μA |
| C_IN | Входная ёмкость | - | - | 5 | пФ |
| C_OUT | Выходная ёмкость | - | - | 5 | пФ |
